NAIT PLUS serija

MT-60 LED

Infrastrukturna rješenja visokog intenziteta.

Pregled proizvoda

MT-60 LED je svjetiljka visokog kapaciteta unutar NAIT PLUS asortimana, projektirana za isporuku masivnog svjetlosnog toka pomoću 60 LED dioda visokih performansi. Standardno sadrži integrirani podesivi nosač za montažu, koji omogućuje preciznu kontrolu nagiba od ±15° u koracima od 5°. To omogućuje savršeno vodoravno poravnanje od 0° bez obzira na geometriju montaže, osiguravajući potpunu usklađenost s ULOR=0 standardima i učinkovito eliminirajući svjetlosno zagađenje u osjetljivim tranzitnim okruženjima.

Primjena i performanse: Posebno dizajniran za autoceste, glavne regionalne ceste i velike industrijske zone, MT-60 LED pruža vrhunsku vidljivost na visinama ugradnje od 8–12 metara. Njegove poboljšane rashladne površine i napredno upravljanje toplinom osiguravaju dugoročnu pouzdanost pri kontinuiranom radu velike snage.

Usklađenost sa standardima: Ova svjetiljka je izrađena da izdrži teške uvjete, s IP66 brtvljenjem i visokom otpornošću na koroziju. Potpuno je usklađena s EN 13201 klasama cestovne rasvjete i posjeduje sve potrebne CE i RoHS certifikate za velike infrastrukturne projekte.

Tipičan slučaj projekta

Do tri trake

Visina ugradnje 10 - 14m

Motorizirani promet

Umjerena do velika brzina

Razne konfiguracije stupova

S pješacima

Tehnički podaci

Podaci o performansama

Svjetlosni tok:	12.968 lm - 18.268 lm
Snaga sustava:	76 W - 110 W
CCT:	2700 K, 3000 K, 4000 K
CRI:	≥70, ≥80
Klasifikacija:	IEC klasa zaštite I/II, IP66, IK10
Zaštita od prenapona:	10 kV ((L/N-uzemljenje), 6 kV (L-N)), 15kV, 20kV
Upravljanje:	Virtual midnight, AstroDIM, StepDIM, DALI
Na zahtjev:	4-polna utičnica (ZHAGA knjiga 18), CLO
Životni vijek:	L80B10 100.000 sati na Ta=25°C
Certifikacija:	CE, ENEC PLUS

Instalacija

Uređaj za montažu:	Konzola za stup od ⲫ42 do ⲫ60 mm
Vrsta fiksacije:	Vertikalno/ horizontalno
Kut nagiba:	0°/ ±5/ ±10 /±15
Spajanje:	IP66 brzi konektor (2/3 ili 5-polni)

Značajke

Neto težina:	9,25 kg
Prethodno ožičenje:	unaprijed instalirano s brzim konektorom - Zadano: 3-pinski brzi konektor IP66 na 0,2m 3G1 kabelu - Dodatno: prilagođena duljina kabela sa ili bez brzog konektora

Materijali

Materijal kućišta:	Visokotlačni tlačno lijevani aluminij
Završna obrada:	Poliesterska praškasto obložena boja u RAL 9007
Optički materijal:	PMMA Visoko transparentan
Optički poklopac:	OPTIWHITE 5 mm kaljeno staklo
Kabelska uvodnica:	nehrđajući čelik s membranom za izjednačavanje tlaka
Vijaci za pričvršćivanje:	nehrđajući čelik razreda A4

Dimenzije

Često korištena optika

CO

Optika s izvrsnom ujednačenošću uzdužnog osvjetljenja koja ispunjava zahtjeve EN13201 M-klase gdje je širina ceste jednaka ili manja od visine stupa.

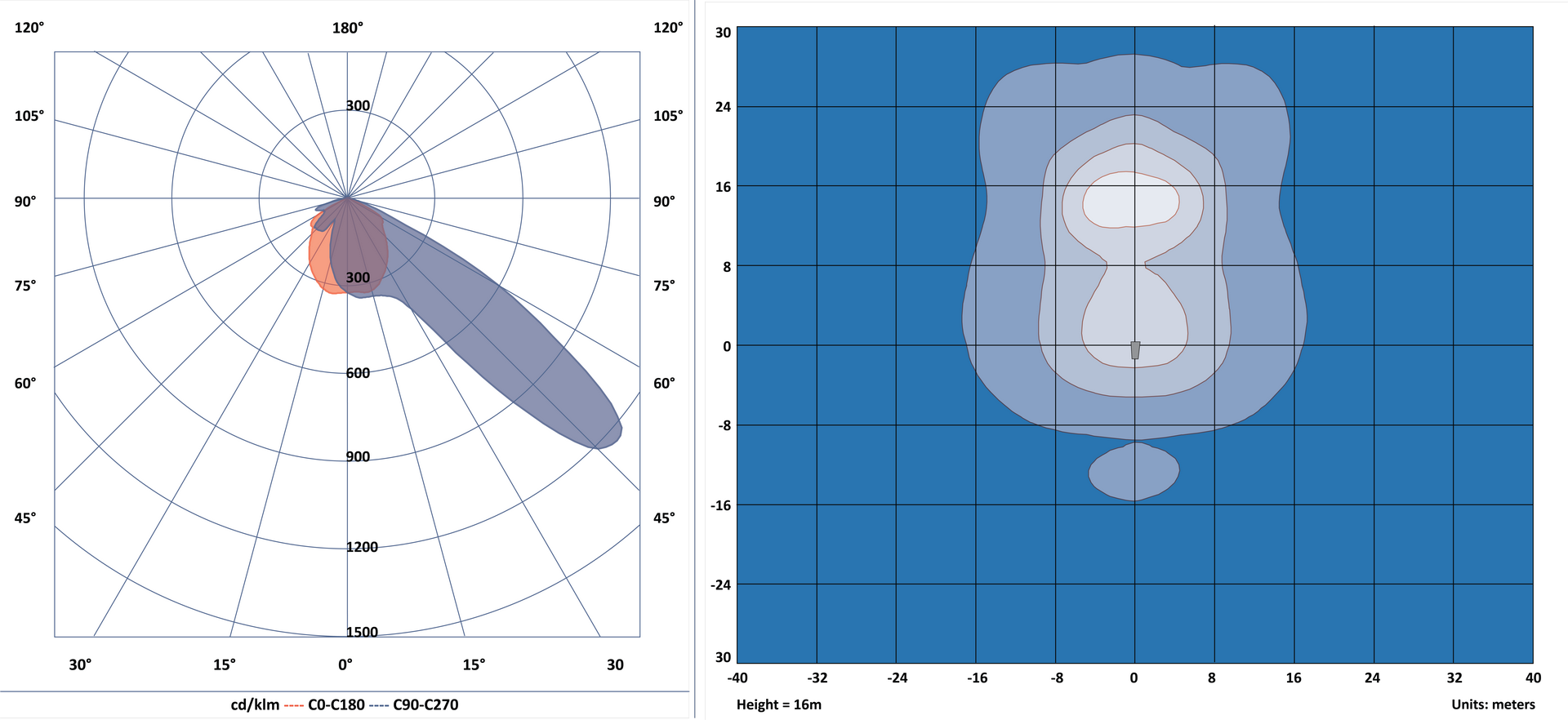

FF

Uski prednji snop za osvjetljavanje područja. Izvrsno za osvjetljavanje stadiona i zračnih luka s visokih stupova.

H3

Izvrsna ujednačenost uzdužne svjetlosti za EN13201 M-klasu gdje je širina ceste ≥ visine stupa. Obično za osvjetljavanje do tri trake ispred stupa.

H4

Izvrsna ujednačenost uzdužne svjetlosti za EN13201 M-klasu gdje je širina ceste šira od visine stupa. Obično za osvjetljavanje do četiri trake ispred stupa.
